詳情信息

1）玻纖系，溫度太低，樹脂半融，到后段玻纖包覆性差；溫度太高，樹脂流動 提高，溫煉與剪切作用變小，甚至出現(xiàn)高溫降解，其設(shè)定原則：

1、據(jù)基料不同和玻纖含量不同；

2、扣除螺桿剪切輸入的熱量，略高于基料熔點范圍內(nèi)；

3、熔融段后段（即玻纖加入口）熔體流動狀況。

2） 玻纖增強阻燃系，設(shè)定溫度介于前面兩者間，以物料基本熔點為依據(jù)。

3）填充系，（提供強剪切使填充物，充分分散），熔融段高出基料熔點10~20℃（盡量提高），使物料充分熔融均勻分布。

4）阻燃系，(保護好阻燃劑)，其溫度要偏低，特別是白色材料，盡可能降低。

5）合金系，以兩組熔融溫度為依據(jù)，同時考慮組分比例及組分之熱敏性等，適當調(diào)整溫度

例如PC/ABS（6：4），PC：熔點230度左右，分解點350度左右；ABS：熔點180~190度左右，分解點245-290度左右——因此PC/ABS加工溫度230-250度——考慮到其他助劑，如相容劑，潤滑劑的熱穩(wěn)定性等等

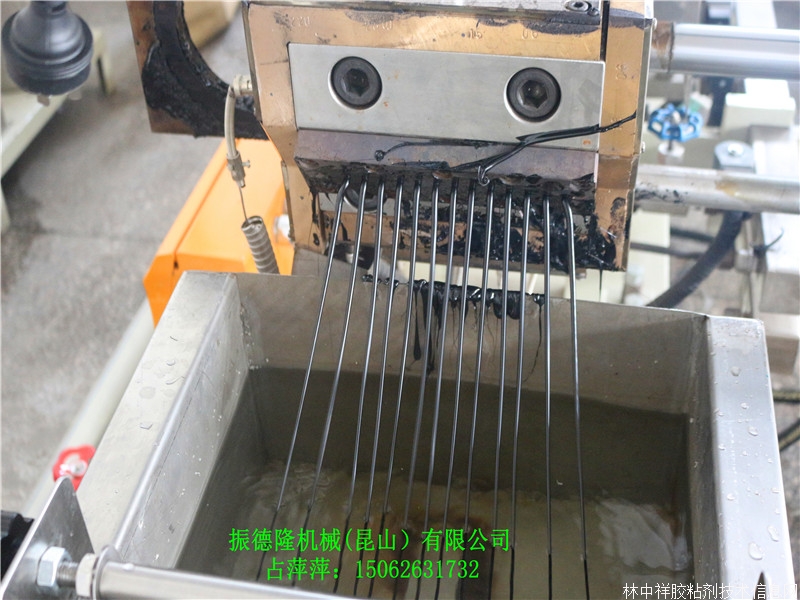

水拉條造粒機工藝：

       高混機----螺旋自動上料機------雙螺桿造粒機-------冷卻水槽-------吹干機-------切粒；

歡迎咨詢:

水拉條造粒機  水拉條造粒機

密煉機擠出機       http://zhanpingping.dd1258.com/

填充母料造粒機  http://zhanpingping.sg560.com/

石頭紙造粒機   http://zhanpingping.chinajnhb.com/

低煙無鹵造粒機  http://zhanpungping.955183.com/

電纜料造粒機    http://zhanpingping.cn.qiyeku.com/
